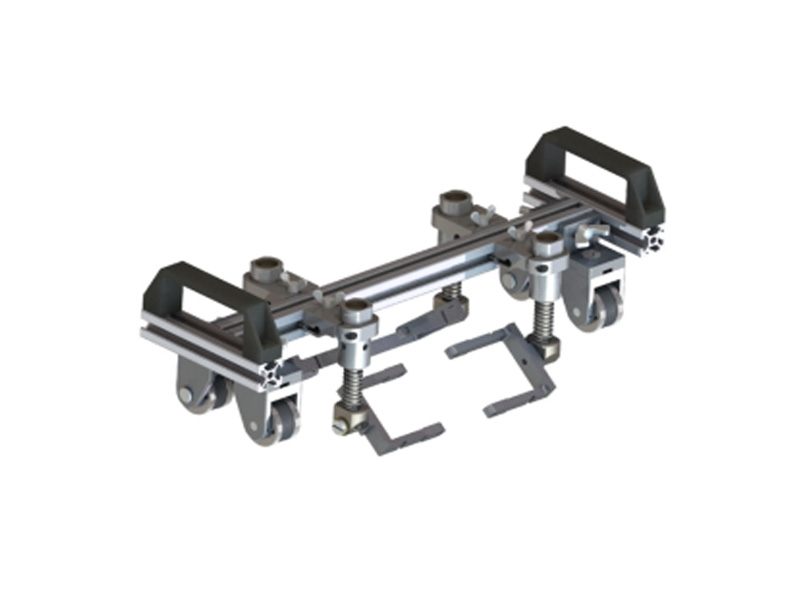

手動單桿掃查器結構簡單，操作方便，包含1個編碼器（帶夾持）、1套由鋁型材搭建的手持支架、2對可快速調節方向的支撐輪、分水器以及4個彈簧夾持臂，可適用于114.3mm及以上管徑焊縫掃查。

手持支架部分：支架規格為340mm*110mm，采用輕便的鋁型材作為支撐桿，同時在型材表面上刻有刻度尺作為參考，方便手動調節探頭的對應距離；

探頭夾持部分：此套掃查器配備 2個TOFD-P/E 31.75mm夾持以及2個相控陣40mm*55mm夾持，可選配固定式夾持或可調節式夾持，定制亦可；

支撐輪部分：支撐輪可通過切換輪組方向改變掃查架的掃查模式，除常規橡膠輪外，亦可選配磁輪，以增加掃查器的吸附力；

編碼器部分：配備的常規編碼器精度為37step/mm；小管徑配有專用編碼器，精度為16step/mm。
